A1 | A2 | A3 | A4 | S1 | S2 | S3 | S4 | S5 | Center Rod Length | Travel Sleeve Length | H1 | H2 | T4 | 单位 | ||
min. | max. | min. | max. | |||||||||||||
25.4 | 12.7 | 25.4 | 12.7 | 11 | 8 | 10 | 4.76 | 4 | 277.96 | 86 | 8 | 82 | 12 | 82 | M6 | mm |
1 | 0.5 | 1 | 0.5 | 0.433 | 0.315 | 0.394 | 1.86 | 0.157 | 10.943 | 3.386 | 0.32 | 3.32 | 0.17 | 3.32 | M6 | in |
28.58 | 12.7 | 28.58 | 12.7 | 14 | 10 | 12 | 4.76 | 4 | 311.32 | 94 | 10 | 92 | 18 | 92 | M8 | mm |
1.125 | 0.5 | 1.125 | 0.5 | 0.551 | 0.394 | 0.472 | 1.86 | 0.157 | 12.257 | 3.701 | 0.39 | 3.62 | 0.71 | 3.62 | M8 | in |
28.58 | 15.88 | 28.58 | 15.88 | 17 | 12 | 14 | 6.29 | 6 | 352.21 | 105 | 12 | 102 | 24 | 102 | M10 | mm |
1.125 | 0.625 | 1.125 | 0.625 | 0.669 | 0.472 | 0.551 | 0.248 | 0.238 | 13.867 | 4.134 | 0.47 | 4.02 | 0.94 | 4.02 | M10 | in |

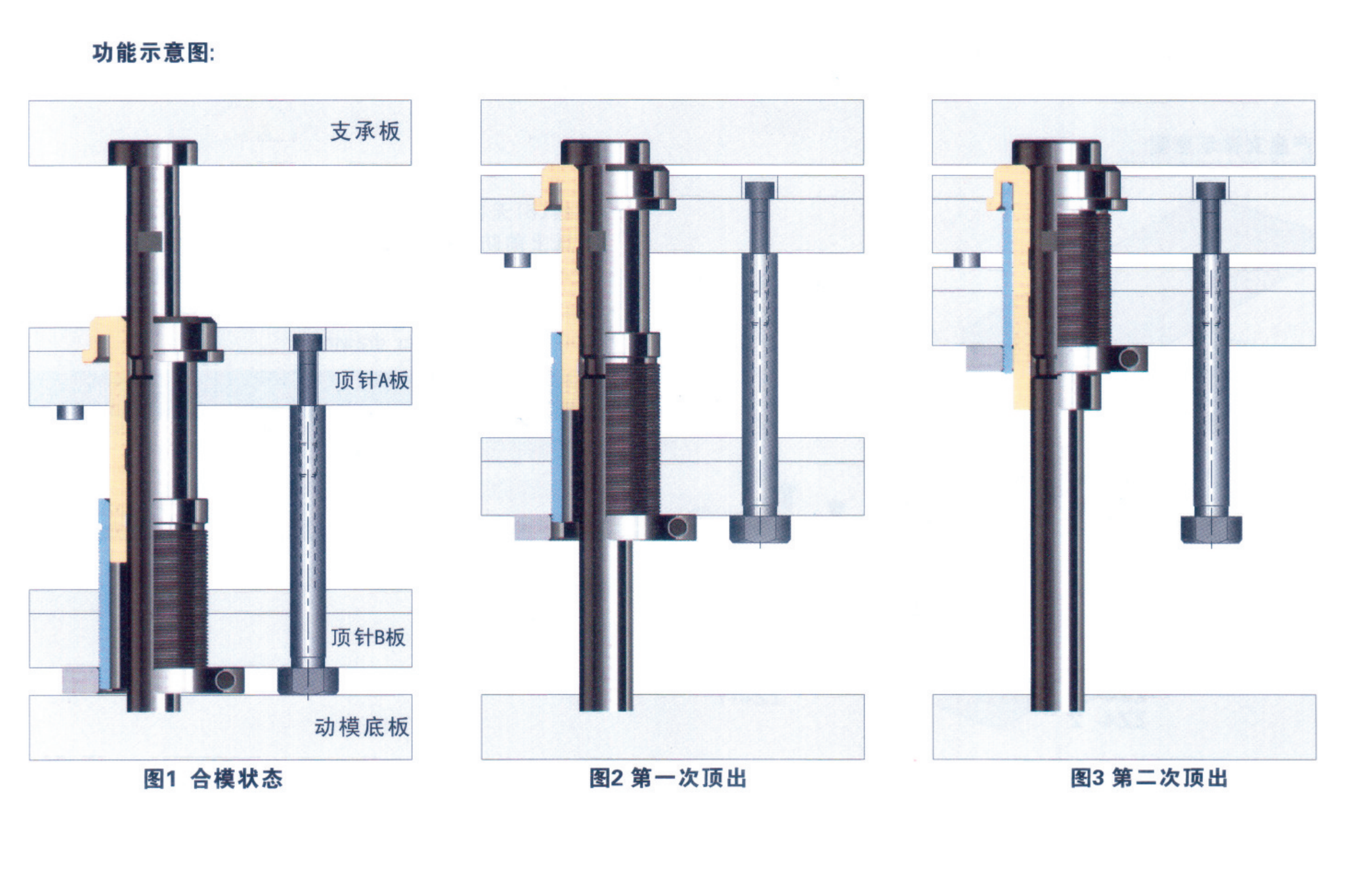

参考安装开框尺寸图加工安装孔,注意所有安装孔必须同心并且垂直于分型面;
将内衬套安装在顶针A板上,使用杯头螺丝将外牙套固定在顶针B板上;
将中心插杆安装到支承板与动模底板之间,安装前需配上内衬套与外牙套;
注意安装前需计算精准,安装完成后顶出行不可调节,可在安装前从中心插杆小径 端截取长度来控制行程;
可动部分必须保持清洁,定时使用润滑剂以保持其顺滑;
进行配合功能测试,查看二次顶出机构各部位是否顺畅,行程是否吻合;(建议在 合模机或注塑机上测试,严禁使用吊机)
在模板上要成套对称安装,并且保证几套顶出机构的行程完全一致,否则,会导致 单套复位机构受力,因受力不平衡导致组件断裂;
此机构为精密配件,请勿与其他自行加工零件配合使用,由此带来的异常将由贵司 自行负责。
订购:二次顶出 TSBL-2
