1.结构最简单的倒钩脱模机构，相对斜顶滑座，安装空间更小;
2.安装方便，简化了加工工序，从而节约成本；
3.此款弹弓顶针所有型号都配有垫块、铜套以及安装螺丝；
4.两支配合使用，可实现双面或者多面倒钩脱模。

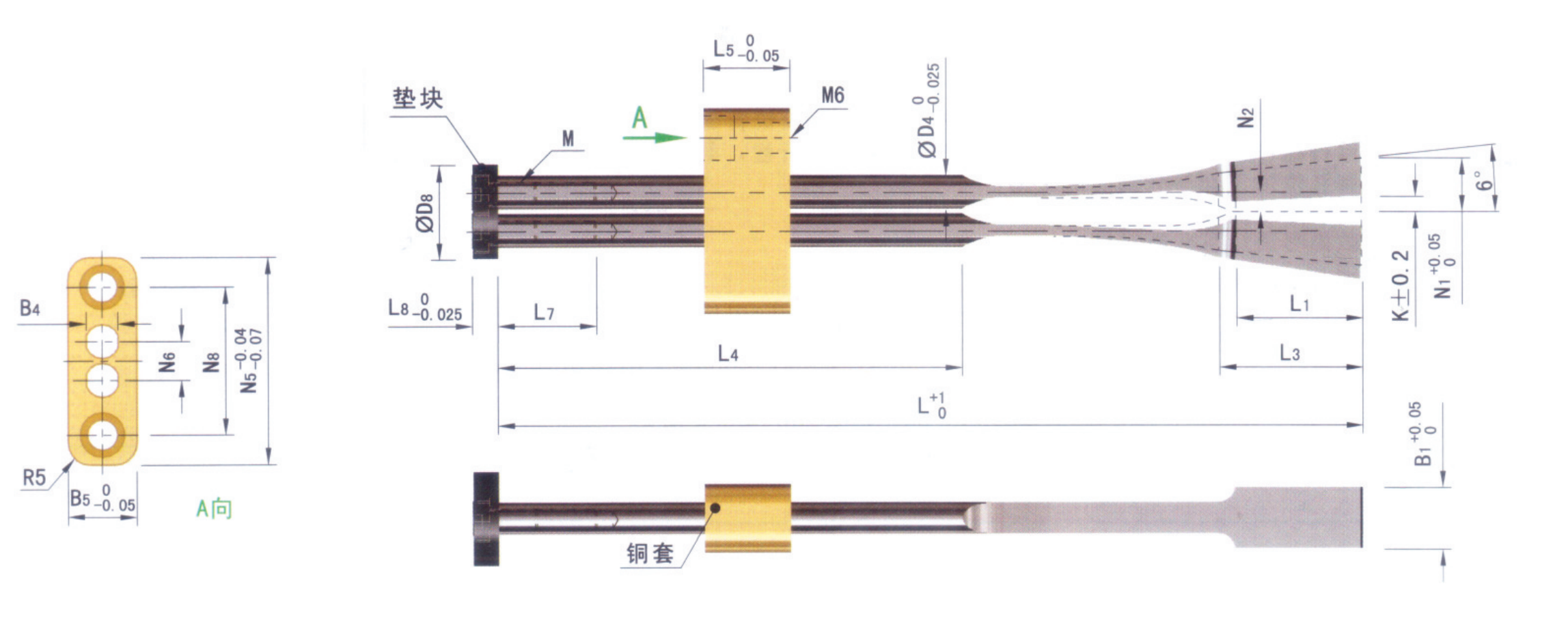

| B1 | N1 | L | L1 | 26 L3 | L4 | L5 | L7 | L8 | N2 | L2 | N5 | N6 |
| 6.2 | 9 | 162 | 22 | 24.3 | 88 | 20 | 19 | 6 | 3.5 | 12.5 | 45 | 7 |
| 12.2 | 11.5 | 200 | 30.0 | 111 | 4.5 | 16.5 | 48 | 9 | ||||
| 14.2 | 12.5 | 30 | 33.1 | 107 | 20 | |||||||
| 16.2 |
| Code | B4 | B5 | D4 | D8 | N7 | N8 | K | M |
| E3202-6-9.0-162 | 4.83 | 16 16 | 5.94 | 20 | 13 | 32.3 | 3.5 | M4 |
| E3202-12-11.5-200 | 7.37 | 7.92 | 22 | 17 | 34.3 | 4.5 | M5 | |
| E3202-14-12.5-200 | ||||||||
| E3202-16-12.5-200 |
1.当标准件无法满足实际使用要求时，我司可代为设计非标弹弓顶针;
2.如需我司代为设计非标弹弓顶针，请提供塑胶产品3D及模具图；
3.如有疑问，欢迎来电咨询！

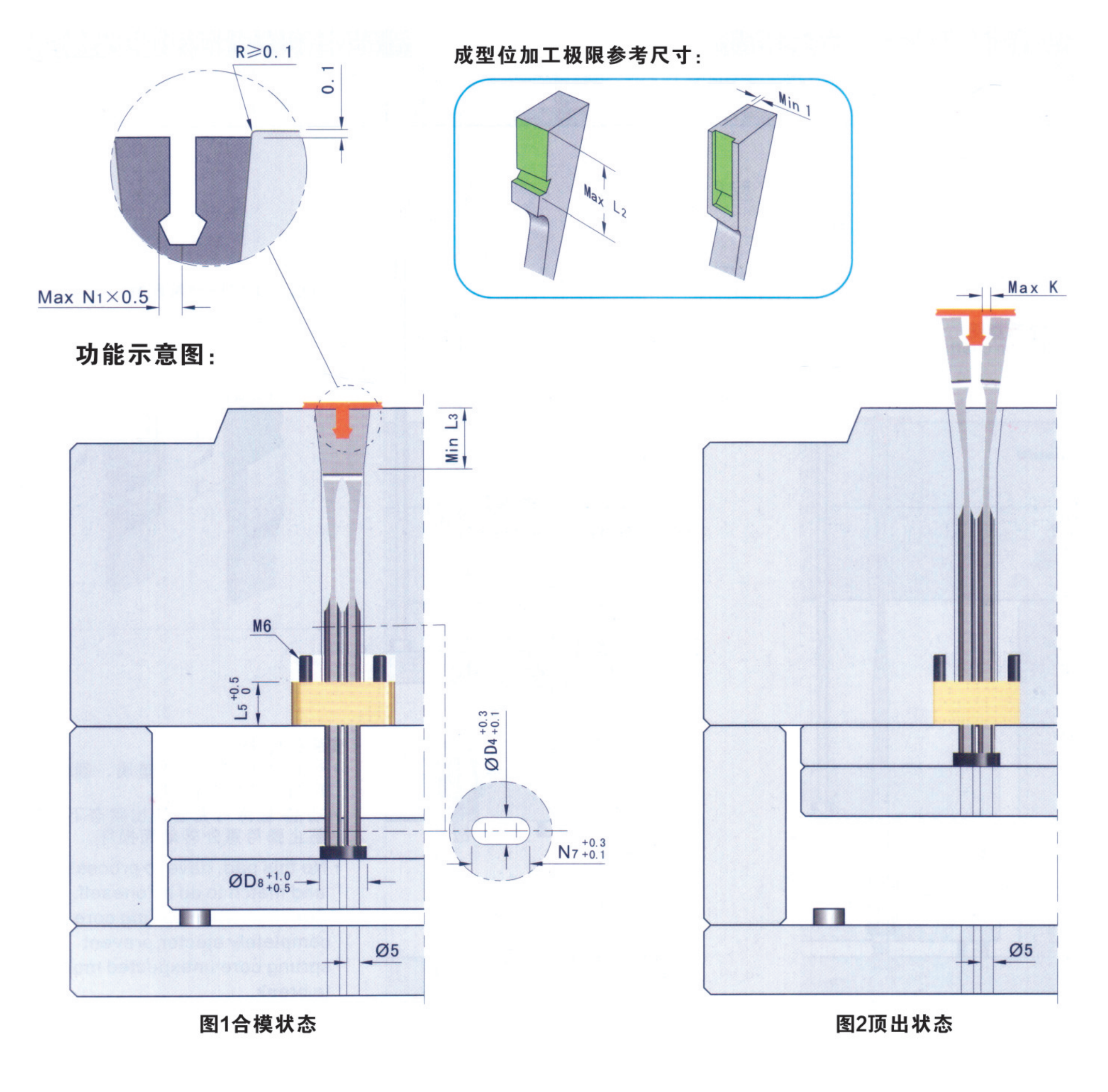

1.安装在模具型芯内，必须保证弹弓顶针斜面（即胶位背面）与型芯完全贴合 （即保证贴合长度L3值）；
2.弹弓行程（K值）是指弹弓顶针在完全弹开后最高点行程，最高点延下相应会 逐渐变小；
3.所有孔位加工都与分型面成直角；
4.为确保顺利脱模，建议倒钩位做相应的拔模斜度；
5.此款弹弓顶针可非标定制。
订购：弹弓顶针E3202
