D1 | E3 | E4 | E5 | E6 | E7 | E8 | E9 | E14 | T8 | T9 | H1 | H2 | M1 |
15 | 55 | 46 | 18.7 | M20x1 | 10 | 15.5 | 20 | 33 | 5 | 3.6 | 30 | 50 | M4 |
18 | 72 | 60 | 24 | M26x1.5 | 13 | 18.5 | 23 | 42 | 6 | 4 | 40 | 62 | M5 |
25 | 90 | 76 | 33 | M35x1.5 | 17 | 24 | 30 | 54 | 7 | 5 | 50 | 82 | M6 |
33 | 114 | 96 | 43 | M45x1.5 | 22 | 29 | 37 | 68 | 9 | 5 | 71 | 110 | M8 |
44 | 138 | 118 | 56 | M58x1.5 | 30 | 40 | 48 | 86 | 11 | 6 | 100 | 160 | M10 |
首先根据开框尺寸图在模板上加工安装孔;

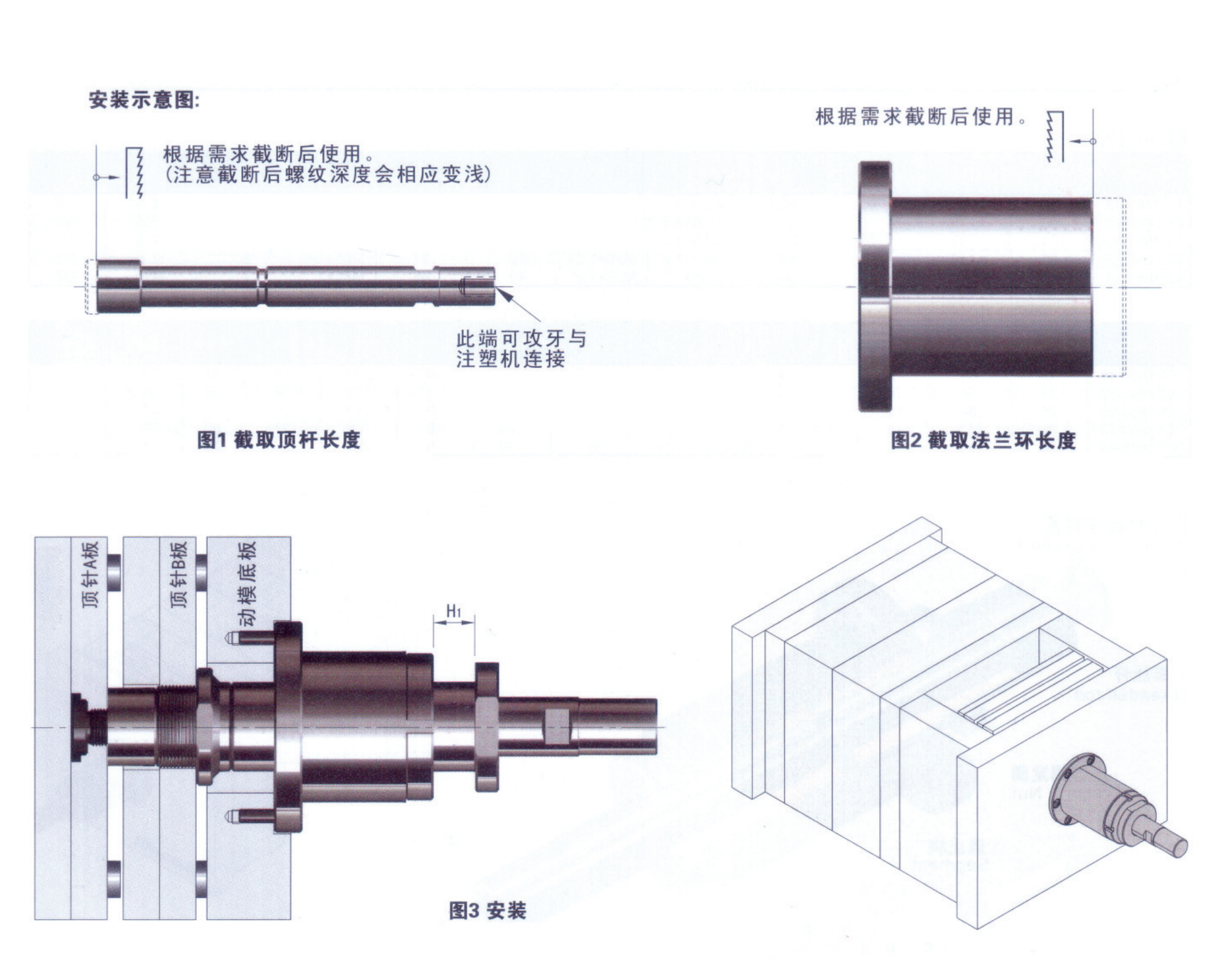

精确计算顶出行程,根据需求截取法兰环、顶杆长度,注意安装完成后顶出行程不可调节;
使用杯头螺丝将法兰环固定在动模底板上,中牙套安装在顶针B板上,顶杆固定顶针A板上;
可在顶杆的尾部攻内螺纹,以便与注塑机的中心顶杆相连接,型号不同,所配置的螺纹大小也不同;

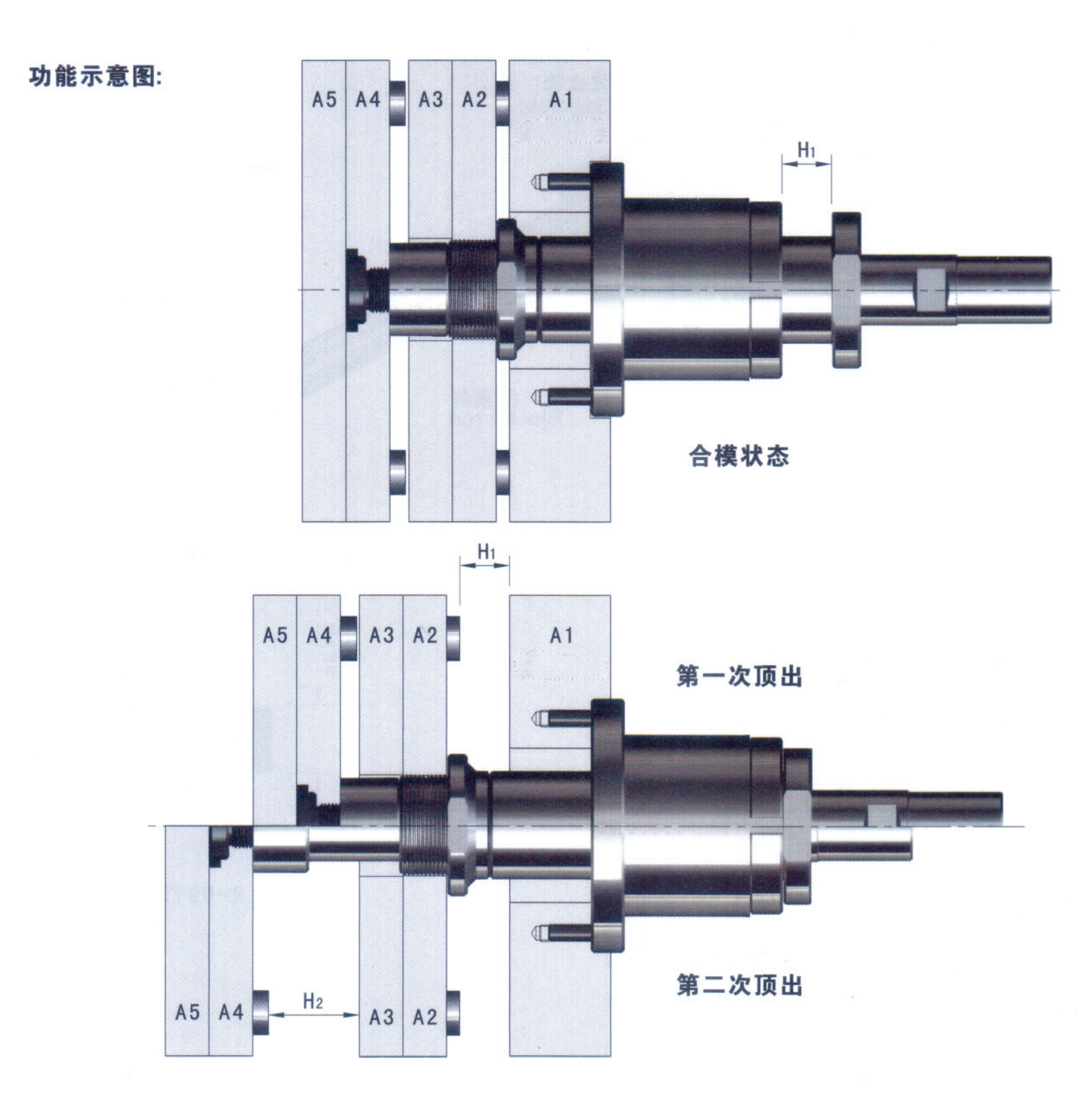

进行配合功能测试,查看二次顶出机构各部位是否顺畅,行程是否吻合。(建议在合模机或注塑机上测试,严禁使用吊机)
需精准安装(一套模具上一般安装一个顶出装置);行程要计算准确,否则产品容易损坏;
如模具需要维修改动,请先拆除锁模装置后再进行后续操作。
订购:二次顶出E1860-2
