| 油压缸内径 Bore sizes of cy linder(mm) | Φ32、Φ40、Φ50、Φ63、Φ80、Φ100、Φ125、Φ150、Φ160、Φ180、Φ200、Φ220、Φ250 |
| 行程范围 Route of travel scope(mm) | 1-2500 (行程超过2500mm请与我司业务部联系) |
| 工作媒介 Power fluid | 以滤清之标准液压油 Filtered oil |
| 缸管材质 Material of cylinder bareel | 碳钢管 Carbon steel pipe |
| 使用压力范围 The range of pressure(Mpa) | 0.3-14Mpa (3-140kg/cm²) |
| 使用温度范围 The range of temperature(℃) | -10°~+150°(C) |
| 行程公差 | ±1 |
| ||||
| ||||

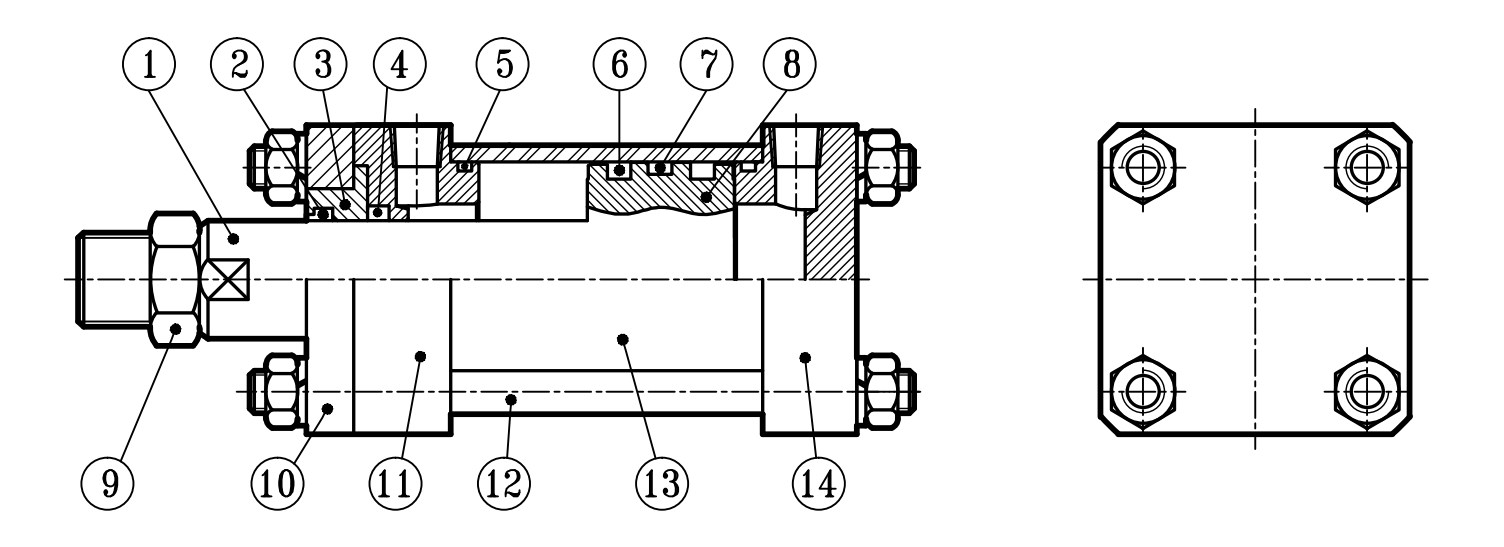

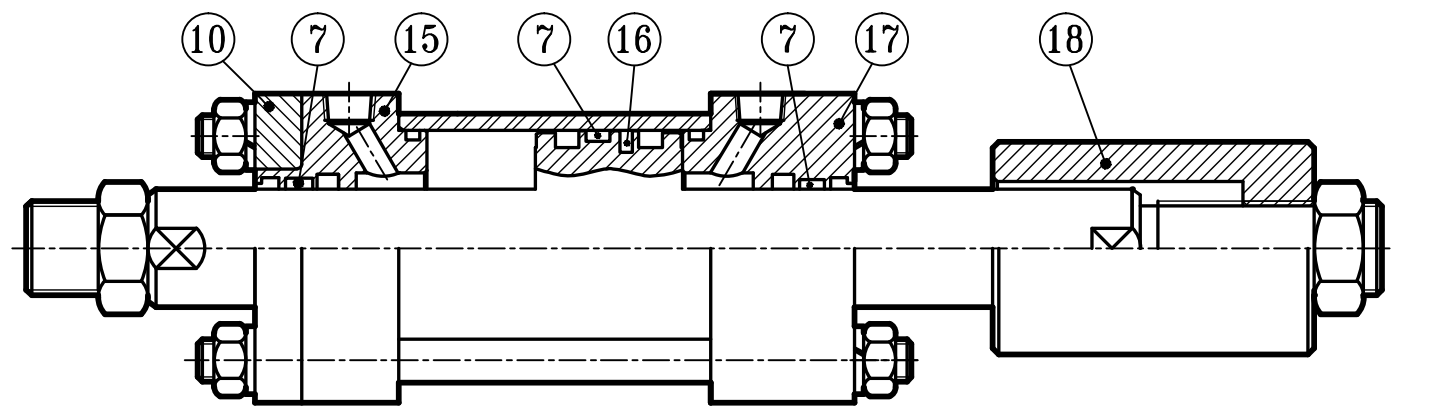

| No | 零件名 Part name | 数量 Quantity | No | 零件名 Part name | 数量 Quantity | No | 零件名 Part name | 数量 Quantity |
| 1 | 活塞杆 Piston rod | 1 | 7 | 导向环 Wearing ring | 1 | 13 | 油缸本体 Cylinder tude | 1 |
| 2 | 刮尘环 Dust wiper | 1 | 8 | 活塞本体 Piston | 1 | 14 | 后盖 End cover | 1 |
| 3 | 铜套 Rod bush | 1 | 9 | 轴心螺帽 Rod nut | 1 | 15 | 分体式一体前后盖 Rod plate | 1 |
| 4 | 刮油环 Rod packiog | 1 | 10 | 压板 End plate | 1 | 16 | 磁石 Magnet | 1 |
| 5 | 缸封环 Gasket | 2 | 11 | 分体式前后盖 Rod plate | 1 | 17 | 一体式前后盖 Rod plate | 1 |
| 6 | 活塞环 Piston packing | 2 | 12 | 固定拉杆 Tie dolt | 4 | 18 | 可调螺帽 Adjustdle nut | 1 |

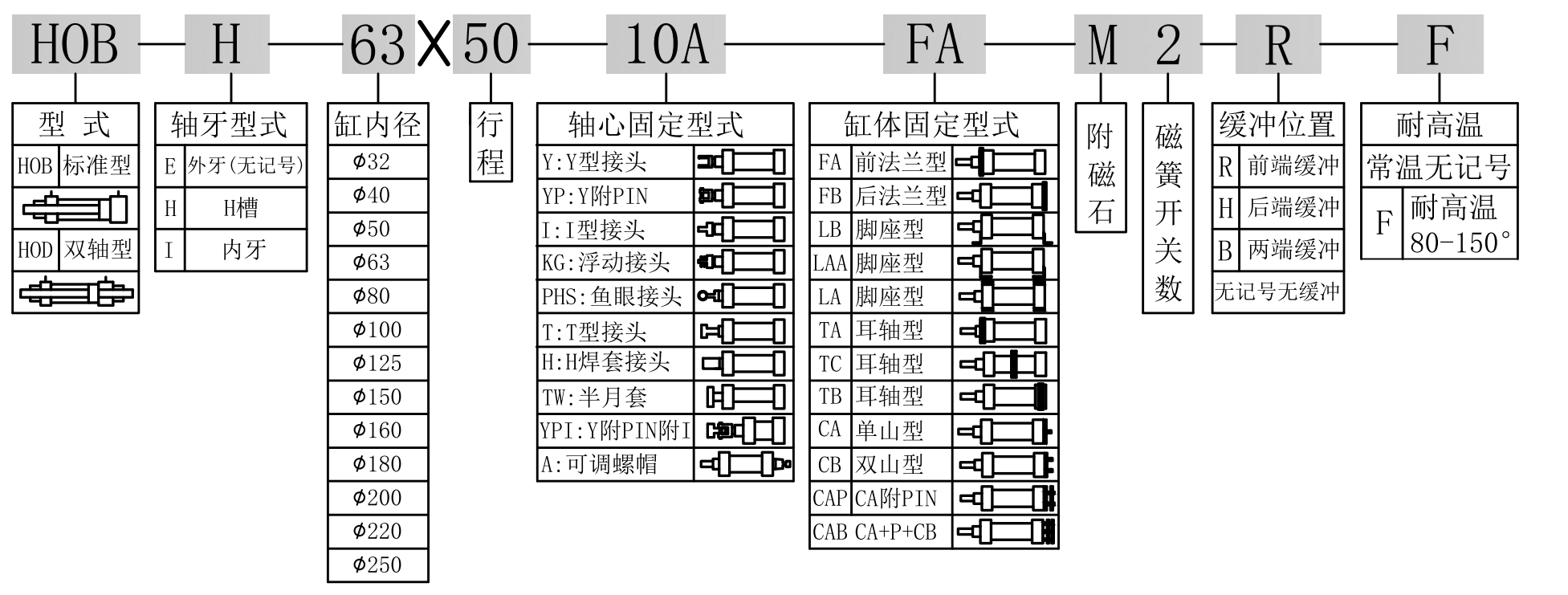

订购：h0
