1.此装置作用为在合模前先将顶针板完全复位，从而防止模具损坏；
2.此机构为内部安装，占空间小；即使顶针的顶出行程较大，也可完全实现早回作用;
3.内部安装，可避免与模具外部安装零件及水路冲突。

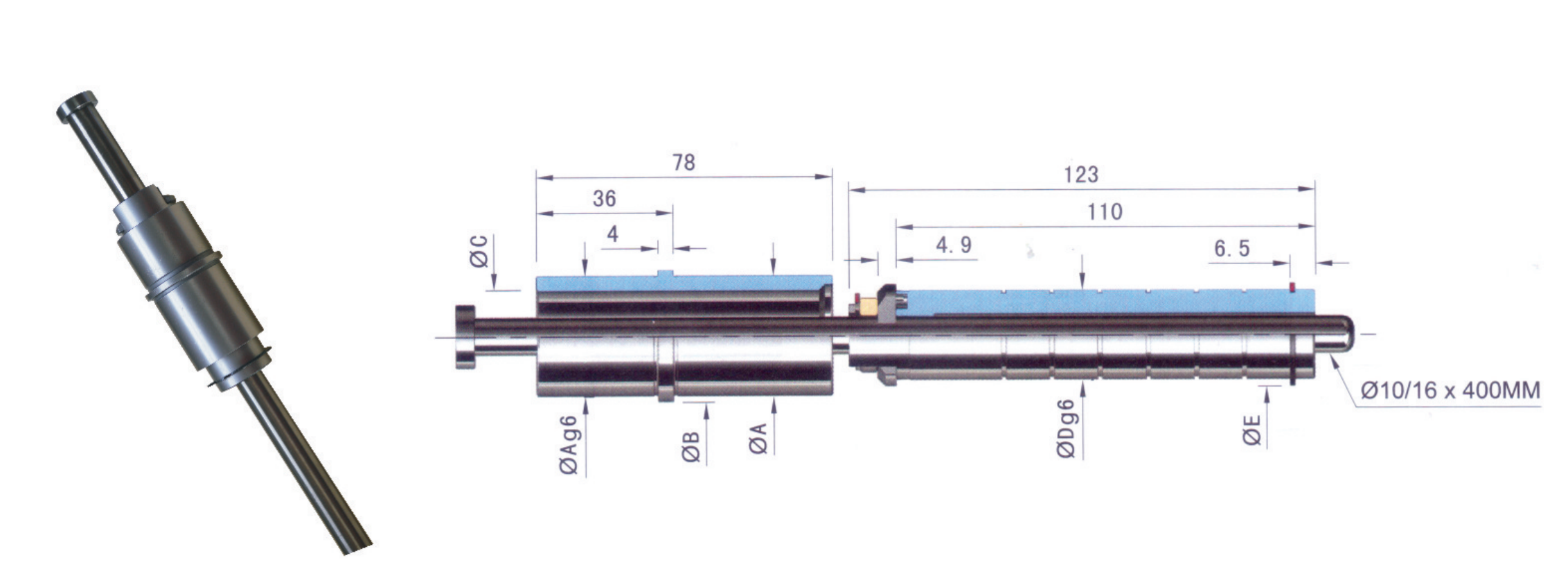

| Code | A | B | C | D | E | F | G | H |
| ER-100E | 32 | 35 | 24.2 | 24 | 27 | 10 | 5 | 17 |
| ER-101E | 42 | 46 | 32.2 | 32 | 36 | 16 | 7 | 24 |
精确计算行程，可通过截取直身司及复位杆长度来调整复位行程（如下图所示）；
参考开框尺寸图加工安装孔，注意所有安装孔均同心并且垂直于分型画；
每套模具要求至少使用2套或2套以上推板复位机构，并且对称安装；
如未对称安装，可能导致单套复位机构受力，因受力不平衡将导致组件断裂；
定期对组件配合部位添加润滑油；
确保复位推杆准确装入直身司的前端部分，请注意如错位将导致模具损坏；
进行配合功能测试，查看复位机构各部位是否顺畅，行程是否吻合。
订购：复位机构ER
